¿Cuál es el principio de sellado de una válvula de compuerta de cuña resistente?

¿Cuál es el principio de sellado de una válvula de compuerta de cuña resistente?

Como proveedor de válvulas de compuerta de cuña resistentes, a menudo me preguntan sobre el principio de sellado de estas válvulas. En esta publicación de blog, explicaré en detalle cómo una válvula de compuerta de cuña resistente logra su función de sellado, que es crucial para su desempeño en diversas aplicaciones industriales.

Estructura de una válvula de compuerta de cuña resistente

Antes de profundizar en el principio de sellado, es esencial comprender la estructura básica de una válvula de compuerta de cuña resistente. Este tipo de válvula consta de varios componentes clave: el cuerpo de la válvula, la tapa de la válvula, la compuerta, el vástago y el asiento. El cuerpo de la válvula es la carcasa principal que contiene los demás componentes y está conectada a la tubería. La tapa de la válvula se utiliza para sellar la parte superior del cuerpo de la válvula. La compuerta es la parte móvil que controla el flujo de fluido a través de la válvula. El vástago es responsable de transmitir el movimiento rotacional o lineal a la compuerta, y el asiento es la superficie de contacto donde la compuerta sella para evitar fugas de fluido.

La característica más distintiva de una válvula de compuerta de cuña resistente es su compuerta resistente. La puerta suele estar hecha de un marco de metal con un revestimiento o inserto elastomérico. Este material elastomérico proporciona flexibilidad y resistencia, que es la clave para el excelente rendimiento de sellado de la válvula.

Mecanismo de sellado

El principio de sellado de una válvula de compuerta de cuña elástica se basa en la compresión y deformación de la compuerta elástica contra los asientos de la válvula. Cuando la válvula está en la posición cerrada, el vástago mueve la compuerta hacia abajo hasta que entra en contacto con los asientos de la válvula en ambos lados del cuerpo de la válvula. A medida que la compuerta continúa moviéndose, el material elastomérico de la compuerta se comprime y deforma, llenando cualquier irregularidad o espacio en la superficie del asiento.

Esta compresión crea un sello hermético entre la compuerta y el asiento, evitando que el fluido fluya a través de la válvula. La capacidad del material elastomérico para adaptarse a la superficie del asiento garantiza un sellado confiable incluso si hay pequeñas imperfecciones o desalineaciones en la superficie. La resiliencia del material elastomérico también le permite recuperar su forma original cuando se abre la válvula, lo que garantiza un funcionamiento suave y un rendimiento de sellado a largo plazo.

Hay dos tipos principales de fuerzas de sellado que actúan en una válvula de compuerta de cuña elástica: la fuerza de asiento y la fuerza de sellado asistida por la presión del fluido.

Fuerza de asiento

La fuerza de asiento se genera por la acción mecánica del vástago que mueve la compuerta contra los asientos. Esta fuerza está determinada por el diseño del mecanismo operativo de la válvula, como el par aplicado al volante o el empuje proporcionado por un actuador. Una fuerza de asiento adecuada es crucial para garantizar que el material elastomérico de la compuerta esté lo suficientemente comprimido como para formar un sello, pero no demasiado comprimido, lo que podría provocar un desgaste prematuro o daños del material elastomérico.

Presión de fluido: fuerza de sellado asistida

Además de la fuerza de asiento, la presión del fluido en la tubería también contribuye al rendimiento de sellado de la válvula de compuerta de cuña resistente. Cuando la presión del fluido actúa sobre la compuerta, la empuja contra el asiento, aumentando la presión de contacto entre la compuerta y el asiento. Esta fuerza de sellado asistida por presión de fluido mejora el efecto de sellado, especialmente en aplicaciones de alta presión.

Ventajas del principio de sellado

El principio de sellado de la válvula de compuerta de cuña resistente ofrece varias ventajas:

Excelente rendimiento de sellado

La capacidad de la compuerta elástica para adaptarse a la superficie del asiento y la presión del fluido: la fuerza de sellado asistida garantiza un sellado hermético, minimizando las fugas de fluido. Esto es particularmente importante en aplicaciones donde las fugas pueden causar riesgos de seguridad, contaminación ambiental o pérdidas económicas.

Resistencia al desgaste y a la corrosión

El material elastomérico de la puerta proporciona protección contra el desgaste y la corrosión. Puede resistir la acción abrasiva del fluido y resistir el ataque químico de varios fluidos, extendiendo la vida útil de la válvula.

Bajo par de operación

En comparación con otros tipos de válvulas de compuerta, una válvula de compuerta de cuña resistente generalmente requiere un torque de operación más bajo. La flexibilidad de la compuerta elástica reduce la fricción entre la compuerta y el asiento, lo que facilita la apertura y el cierre de la válvula.

Aplicaciones

Las válvulas de compuerta de cuña resistentes se utilizan ampliamente en diversas industrias debido a su excelente rendimiento de sellado. Se utilizan comúnmente en sistemas de suministro y drenaje de agua, plantas de tratamiento de aguas residuales, sistemas de protección contra incendios y tuberías industriales para el transporte de agua, petróleo, gas y otros fluidos.

Por ejemplo, en un sistema de suministro de agua, se puede utilizar una válvula de compuerta de cuña resistente para controlar el flujo de agua en la tubería. Su rendimiento de sellado confiable garantiza que no haya fugas de agua, lo cual es esencial para una distribución eficiente del agua. En una planta de tratamiento de aguas residuales, la resistencia de la válvula a la corrosión y al desgaste la hace adecuada para el manejo de aguas residuales y lodos.

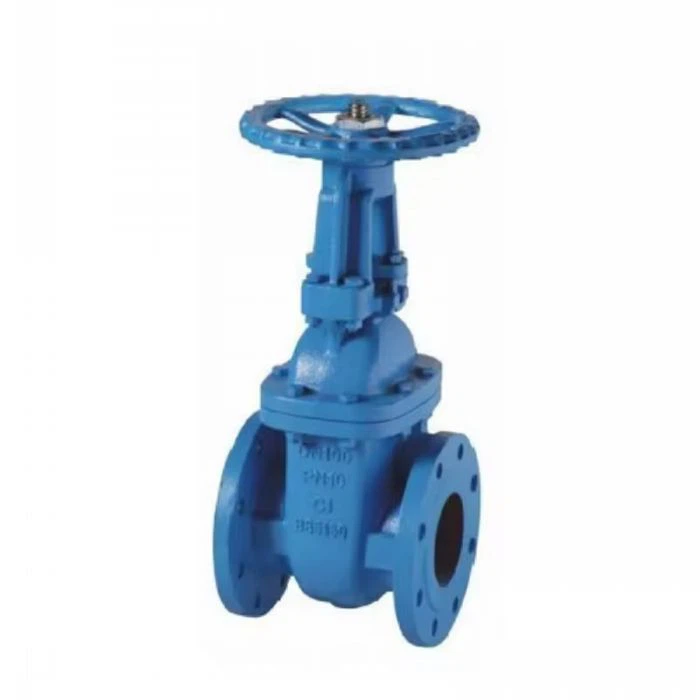

Si está interesado en nuestras válvulas de compuerta de cuña resistentes u otros productos relacionados, comoVálvula de compuerta de brida antirrobo de hierro dúctil,Válvula de compuerta con brida de acero fundido 900 Api, yVálvula de compuerta dura con brida de hierro fundido PN10, no dude en contactarnos para obtener más información y analizar sus requisitos específicos. Estamos comprometidos a proporcionar válvulas de alta calidad y un excelente servicio al cliente para satisfacer sus necesidades.

Referencias

• Manual de válvulas, segunda edición, por Robert W. Ross
• Válvulas industriales: selección y dimensionamiento, por David W. Brown
• Normas para válvulas y accesorios en la industria del petróleo y el gas, publicaciones API
