¿Cuáles son los estándares para las válvulas de mariposa con brida Pn16?

¡Hola! Como proveedor de válvulas de mariposa con brida Pn16, últimamente he recibido muchas preguntas sobre cuáles son los estándares para estas válvulas. Entonces, pensé en tomarme unos minutos para desglosarlo todo.

En primer lugar, hablemos de lo que realmente significa Pn16. "Pn" significa "presión nominal" y es un estándar europeo que indica la presión máxima que una válvula puede soportar a una temperatura específica. En el caso de Pn16, significa que la válvula está diseñada para soportar una presión máxima de 16 bar (aproximadamente 232 psi) a una temperatura de aproximadamente 20 °C (68 °F). Esta es una clasificación de presión bastante común para muchas aplicaciones industriales, por lo que verá válvulas de mariposa con brida Pn16 utilizadas en una amplia gama de configuraciones.

Dimensiones físicas y estándares de bridas

Uno de los estándares clave para las válvulas de mariposa con brida Pn16 son sus dimensiones físicas. Las dimensiones de las bridas están estandarizadas para garantizar que la válvula se pueda instalar y conectar fácilmente a otros componentes en un sistema de tuberías. Para las válvulas Pn16, las dimensiones de las bridas suelen seguir la norma europea EN 1092-1. Esta norma especifica el tamaño, el patrón de los orificios de los pernos y otros detalles de la brida, de modo que se puedan intercambiar válvulas de diferentes fabricantes sin mayores problemas.

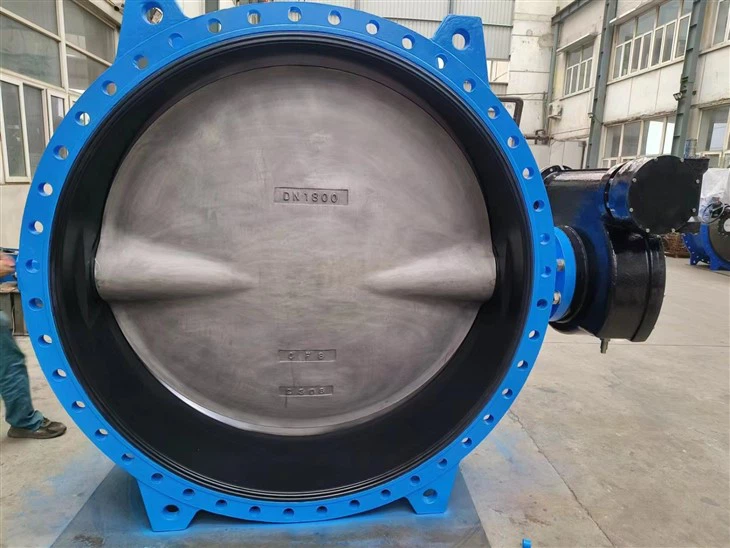

El propio cuerpo de válvula también tiene dimensiones específicas. El diámetro de la válvula, que normalmente se denomina "diámetro nominal" (DN), puede variar desde tamaños pequeños como DN50 hasta tamaños más grandes como DN1200. Por ejemplo, nuestroVálvula de mariposa excéntrica con brida DN50 DN1200 D343Xviene en una variedad de estos diámetros nominales para adaptarse a diferentes requisitos de tuberías. La longitud del cuerpo de la válvula también está estandarizada para que encaje correctamente en el sistema de tuberías y para garantizar que haya suficiente espacio para que la válvula funcione sin interferencias.

Estándares de materiales

Los materiales utilizados en las válvulas de mariposa con brida Pn16 son otro aspecto importante de las normas. El cuerpo de la válvula puede estar fabricado de diferentes materiales según la aplicación. Los materiales comunes incluyen hierro fundido, hierro dúctil y acero inoxidable. El hierro fundido es una opción rentable y adecuada para aplicaciones menos exigentes donde la corrosión no es una preocupación importante. El hierro dúctil ofrece mayor resistencia y durabilidad en comparación con el hierro fundido y, a menudo, se utiliza en aplicaciones más pesadas. El acero inoxidable es el material preferido cuando la resistencia a la corrosión es una prioridad absoluta, como en las plantas de procesamiento químico o en las industrias de alimentos y bebidas.

El disco de la válvula de mariposa, que es la parte que gira para controlar el flujo de fluido, también tiene requisitos de material específicos. Por lo general, está fabricado con materiales que pueden soportar la presión y el tipo de fluido que fluye a través de la válvula. Por ejemplo, en aplicaciones donde el fluido es abrasivo, el disco podría estar hecho de un material endurecido para evitar el desgaste.

El asiento de la válvula, que proporciona el sello cuando la válvula está cerrada, generalmente está hecho de elastómeros como EPDM (monómero de etileno propileno dieno) o NBR (caucho de nitrilo butadieno). Estos materiales ofrecen buenas propiedades de sellado y pueden soportar un cierto rango de temperaturas y presiones. La elección del elastómero depende del tipo de fluido, temperatura y condiciones de presión de la aplicación.

Estándares de desempeño

Cuando se trata de rendimiento, las válvulas de mariposa con brida Pn16 deben cumplir ciertos estándares. Uno de los criterios de rendimiento más importantes es la tasa de fuga. La válvula debe tener una tasa de fuga muy baja cuando está en la posición cerrada. Esto es crucial para evitar cualquier pérdida de fluido y garantizar la seguridad y eficiencia del sistema de tuberías.

El coeficiente de flujo de la válvula (Cv) también es un parámetro de rendimiento importante. El valor Cv indica cuánto fluido puede fluir a través de la válvula con una caída de presión determinada. Un valor de Cv más alto significa que la válvula puede permitir el paso de más fluido, lo cual es importante para aplicaciones donde se requieren altos caudales.

El par de funcionamiento de la válvula es otro aspecto del rendimiento. El par requerido para abrir y cerrar la válvula debe estar dentro de un rango razonable. Si el par es demasiado alto, puede resultar difícil operar la válvula manualmente o puede ejercer una tensión excesiva sobre el actuador (si se utiliza un actuador para operar la válvula).

Estándares de actuación

Las válvulas de mariposa con brida Pn16 se pueden operar manualmente o con la ayuda de un actuador. Si se utiliza un actuador, también existen normas para su rendimiento. Por ejemplo, los actuadores eléctricos deben tener un cierto nivel de potencia y velocidad para garantizar que puedan abrir y cerrar la válvula en un tiempo razonable. Los actuadores neumáticos deben poder funcionar a la presión de aire especificada y tener la longitud de carrera adecuada para abrir y cerrar completamente la válvula.

También ofrecemos unVálvula de mariposa revestida con brida de engranaje helicoidal, que utiliza un mecanismo de engranaje helicoidal para operación manual. Este tipo de válvula proporciona una forma suave y confiable de controlar el flujo y está diseñada para cumplir con los estándares relevantes de actuación y rendimiento.

Estándares de prueba

Antes de que una válvula de mariposa con brida Pn16 salga de fábrica, debe pasar por una serie de pruebas para garantizar que cumple con los estándares. Una de las pruebas comunes es la prueba de presión. La válvula se somete a una presión superior a su presión nominal (normalmente 1,5 veces la presión nominal) para comprobar si hay fugas o debilidades estructurales.

También se realizan pruebas para el rendimiento de sellado de la válvula. Se cierra la válvula y se aplica cierta presión para comprobar si hay alguna fuga a través del asiento. Estas pruebas son cruciales para garantizar que la válvula funcionará como se espera en la aplicación real.

Otros tipos de válvulas de mariposa con brida Pn16

Además de los que ya he mencionado, también tenemos losVálvula de mariposa tipo oblea de hierro dúctil Wcb Class150. Este tipo de válvula está diseñada para encajar entre dos bridas en una instalación estilo wafer. Es una opción popular para aplicaciones donde el espacio es limitado y también cumple con todos los estándares Pn16 relevantes en términos de dimensiones, materiales y rendimiento.

¿Por qué elegir nuestras válvulas de mariposa con brida PN16?

Como proveedor, estamos orgullosos de ofrecer válvulas de mariposa con brida Pn16 que cumplen con todos los estándares necesarios. Obtenemos nuestros materiales de proveedores confiables y utilizamos procesos de fabricación avanzados para garantizar la calidad de nuestras válvulas. Nuestras válvulas se prueban rigurosamente para garantizar que funcionen bien en aplicaciones del mundo real.

Ya sea que trabaje en la industria del petróleo y el gas, en el tratamiento de agua o en cualquier otra industria que requiera un control de flujo confiable, nuestras válvulas de mariposa con brida Pn16 son una excelente opción. Contamos con una amplia gama de tamaños y tipos de válvulas para satisfacer sus necesidades específicas y también podemos brindarle soporte técnico para ayudarlo a elegir la válvula adecuada para su aplicación.

Conectémonos para satisfacer sus necesidades de válvulas

Si está buscando válvulas de mariposa con brida Pn16, me encantaría hablar con usted. Si tiene preguntas sobre los estándares, necesita ayuda para seleccionar la válvula adecuada para su proyecto o está listo para realizar un pedido, no dude en comunicarse con nosotros. Puede iniciar una conversación con nosotros para analizar sus requisitos y obtener una cotización. Estamos aquí para asegurarnos de que obtenga la mejor solución de válvulas para su negocio.

Referencias

• EN 1092 - 1: Norma europea para dimensiones de bridas.
• Estándares de la industria para materiales de válvulas y pruebas de rendimiento.
