¿Cómo comprobar la integridad de la cuña elástica en una válvula de compuerta de cuña elástica?

¡Hola! Si le gusta el juego de las válvulas, sabrá que una válvula de compuerta de cuña resistente es algo muy importante. Como proveedor de estas válvulas, he visto de primera mano lo importante que es vigilar la integridad de la cuña elástica. En este blog, compartiré algunos consejos sobre cómo verificar la integridad de la cuña resiliente en una válvula de compuerta de cuña resiliente.

Por qué es importante comprobar la integridad de la cuña resiliente

En primer lugar, hablemos de por qué es tan crucial comprobar la cuña resiliente. La cuña elástica es un componente clave de la válvula de compuerta de cuña elástica. Ayuda a crear un sello hermético, evitando fugas y garantizando que la válvula funcione correctamente. Si la cuña está dañada o desgastada, puede provocar todo tipo de problemas, como reducción del control del flujo, aumento del consumo de energía e incluso fallos del sistema. Por lo tanto, los controles periódicos son imprescindibles para que todo funcione sin problemas.

Inspección visual

Una de las formas más sencillas de empezar a comprobar la cuña elástica es mediante una inspección visual. Este es un método simple pero efectivo que puede darle una buena idea del estado de la cuña.

• Busque daños físicos: Empiece por observar de cerca la cuña. Compruebe si hay signos de grietas, cortes o desgarros. Estos pueden deberse a una variedad de factores, como una instalación incorrecta, condiciones de alta presión o exposición a productos químicos. Incluso las pequeñas grietas pueden crecer con el tiempo y comprometer la integridad de la cuña.
• Compruebe si hay desgaste: Con el tiempo, la cuña elástica puede desgastarse debido a la fricción y al uso constante. Busque áreas donde el material parezca más delgado o donde haya signos de abrasión. Preste especial atención a los bordes de la cuña, ya que suelen ser las zonas que experimentan mayor desgaste.
• Inspeccionar la superficie de sellado: La superficie de sellado de la cuña es fundamental para crear un sello hermético. Asegúrese de que esté liso y libre de residuos o daños. Cualquier irregularidad en la superficie de sellado puede impedir que la válvula se cierre correctamente y provocar fugas.

Prueba de presión

Otro método importante para comprobar la integridad de la cuña elástica es la prueba de presión. Esto implica aplicar presión a la válvula y monitorear los resultados para ver si hay fugas.

• Configurar el equipo de prueba: Necesitará un dispositivo de prueba de presión, como un manómetro y una bomba, para realizar la prueba. Asegúrese de que el equipo esté calibrado correctamente y en buenas condiciones de funcionamiento.
• Aislar la válvula: Antes de comenzar la prueba, aísle la válvula del resto del sistema. Esto evitará cualquier interferencia de otros componentes y garantizará resultados precisos.
• Aplicar presión: Aumente lentamente la presión hasta el nivel recomendado para la válvula. Vigile de cerca el manómetro y busque caídas repentinas de presión que puedan indicar una fuga.
• Compruebe si hay fugas: Mientras se aplica presión, inspeccione la válvula para detectar signos de fuga. Busque goteos, aerosoles o cualquier otro signo visible de escape de líquido. Preste especial atención a las zonas alrededor de la cuña y los asientos de las válvulas.

Ensayos no destructivos (END)

Para una evaluación más profunda de la integridad de la cuña resistente, se pueden utilizar métodos de prueba no destructivos. Estos métodos le permiten detectar defectos internos sin dañar la cuña.

• Pruebas ultrasónicas: Las pruebas ultrasónicas utilizan ondas sonoras de alta frecuencia para detectar defectos internos en el material. Se coloca un transductor en la superficie de la cuña y las ondas sonoras se envían a través del material. Cualquier defecto, como grietas o huecos, hará que las ondas sonoras se reflejen de manera diferente, lo que puede ser detectado por el equipo.
• Pruebas de partículas magnéticas: Este método es adecuado para materiales ferromagnéticos. Implica aplicar un campo magnético a la cuña y luego rociar partículas magnéticas sobre la superficie. Si hay defectos en la superficie o cerca de la superficie, las partículas magnéticas serán atraídas hacia el área del defecto, haciéndola visible.

Comparación con nuestros productos de válvulas

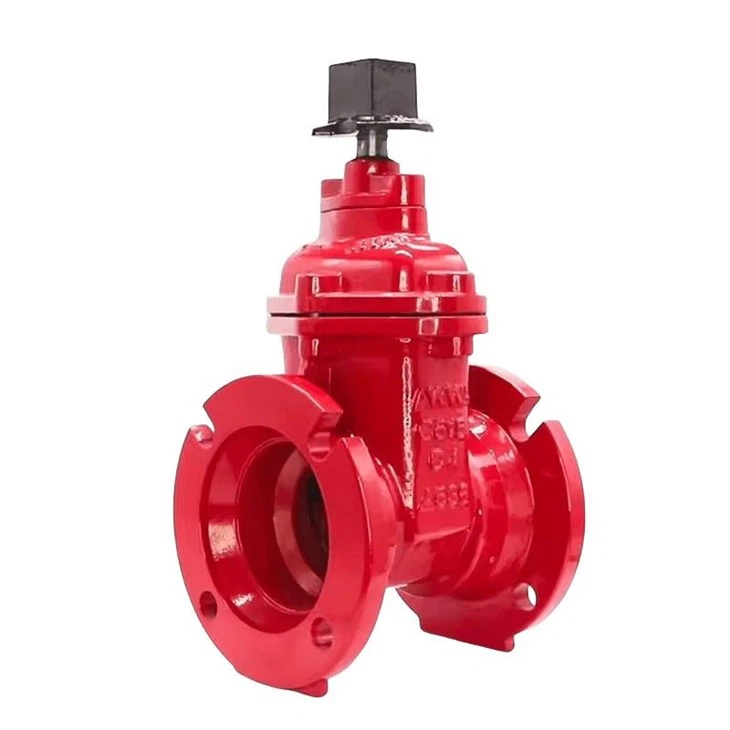

En nuestra empresa, ofrecemos una amplia gama de válvulas de compuerta de cuña resistentes, incluidas lasVálvula de compuerta con brida de acero fundido 900 Api, elVálvula de compuerta de vástago oculto de hierro dúctil, y elVálvula de compuerta de drenaje rápido. Estas válvulas están diseñadas con cuñas resistentes de alta calidad diseñadas para durar. Sin embargo, incluso con los productos mejor fabricados, siguen siendo necesarios controles periódicos para garantizar un rendimiento óptimo.

Cuándo reemplazar la cuña resistente

Según los resultados de su inspección y pruebas, deberá decidir si reemplaza la cuña resistente. Aquí hay algunas señales de que es hora de un reemplazo:

• Daño visible: Si encuentra grietas, cortes o desgarros importantes durante la inspección visual, suele ser una buena idea reemplazar la cuña.
• Fugas durante la prueba de presión: Si la válvula tiene fugas durante la prueba de presión, incluso después de intentar apretar las conexiones, la cuña puede ser la culpable y debe reemplazarse.
• Fallos internos detectados por END: Si las pruebas no destructivas revelan fallas internas que podrían comprometer la integridad de la cuña, el reemplazo suele ser la mejor opción.

Conclusión

Verificar la integridad de la cuña elástica en una válvula de compuerta de cuña elástica es una parte esencial del mantenimiento de la válvula. Al realizar inspecciones visuales periódicas, pruebas de presión y utilizar métodos de prueba no destructivos cuando sea necesario, puede asegurarse de que sus válvulas funcionen de la mejor manera. En nuestra empresa, estamos comprometidos a proporcionar válvulas de compuerta de cuña resistentes de alta calidad y a ayudar a nuestros clientes a mantenerlas en las mejores condiciones.

Si está interesado en comprar nuestras válvulas de compuerta de cuña resistentes o tiene alguna pregunta sobre el mantenimiento de las válvulas, no dude en comunicarse con nosotros. Estamos aquí para ayudarle con todas sus necesidades de válvulas.

Referencias

• Manual de válvulas, cuarta edición por Richard W. Miller
• Normas ASME para válvulas y accesorios
• Estándares API para válvulas de la industria del petróleo y el gas
